Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

20 de marzo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Industria La Popular, S.A.
Dirección: Km. 55 Carretera a Masagua, Escuintla
Responsable Equipo: José Samuel Monterroso
Correo: samuel@seiguatemala.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida La Popular
Descripción general de la carga: Es un complejo de fabricas de jabón, por ejemplo, detergente, jabón líquido, jabón en barra y bola, cloro, entre otros.
Información del Medidor PQ
Marca: SHARK 270
Clase: 0.2S
Muestreo: 15min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.2 kV
Nivel de tensión del punto de medición: 13.2 kV
Medición: Mensual
Fecha de medición inicial: 09/11/2024
Fecha de medición final: 01/01/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los parámetros medidos de calidad de la energía se encuentran dentro de los limites promedios recomendados.
Tip
  • Ninguno.
Importante

  • El nivel de tensión de 13.2 kV presenta una distorsión total armónica de 3.4% que, aunque está dentro de los límites, es recomendable realizar mediciones en los secundarios de los transformadores con la finalidad de ver la distorsión armónica de la tensión a la que están expuestas las cargas.

  • La distorsión armónica total de la corriente promedio fue de 15.34% medida en el lado de 13.2kV. Es muy recomendable medir en los secundarios de cada transformador con la finalidad de identificar las principales fuentes de las corrientes armónicas, y verificar si es el caso, la operación correcta de bancos de capacitores ante la presencia de las armónicas.

Precaución
  • Un nivel de distorsión de tensión alcanza casi el 4% en 13.2 kV puede ser preocupante, por lo que es recomendable realizar mediciones simultaneas (primario y secundario de transformador con la carga más critica) ante diferentes condiciones de carga, la distorsión puede ser ocasionada por la propia carga o por usuarios externos conectados al mismo alimentador.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 7778.00 ±5% Vnom
Frecuencia (Hz) 60.00 59.5 - 60.5 Hz
Factor de potencia 0.93 0.90 - 1 en atraso
THDv % 3.40 0 - 5 %
THDi % 15.34 ---

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
12,540.87 517,989.42 4,267,195.75 3,908,903.93 4,879,935.70 5,064,141.29 5,419,227.50
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
15,723.09 217,156.39 1,629,181.50 1,503,381.39 1,893,774.90 1,994,389.17 2,668,190.75
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
37,729.43 572,265.05 4,569,144.75 4,188,700.78 5,226,475.85 5,423,413.77 5,787,552.50
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.86 0.92 0.93 0.93 0.94 0.95 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.00 3.03 2.63 3.40 3.54 3.83
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.00 13.77 11.87 15.34 16.04 24.15
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.96 60.00 60.00 60.04 60.05 60.14
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
7,610.35 7,670.79 7,777.69 7,769.68 7,848.67 7,870.78 7,992.59
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
1.20 24.02 195.40 179.42 224.89 234.59 256.47

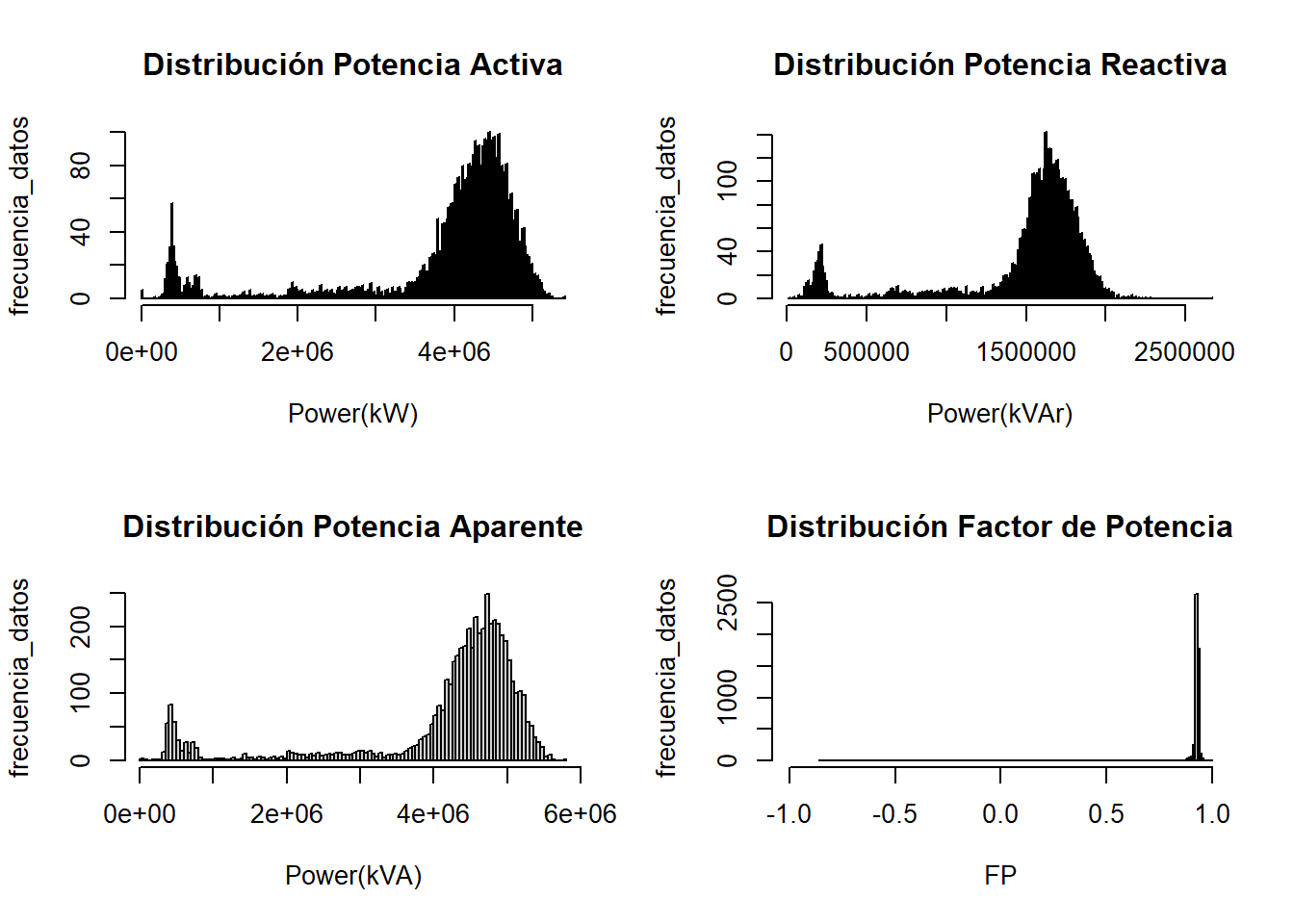

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 12541 Min. : 15723 Min. : 37729 Min. :-0.86
1st Qu.:3884601 1st Qu.:1497953 1st Qu.:4174852 1st Qu.: 0.93
Median :4267196 Median :1629182 Median :4569145 Median : 0.93
Mean :3908904 Mean :1503381 Mean :4188701 Mean : 0.93
3rd Qu.:4550180 3rd Qu.:1742500 3rd Qu.:4869017 3rd Qu.: 0.94
Max. :5419228 Max. :2668191 Max. :5787552 Max. : 1.00

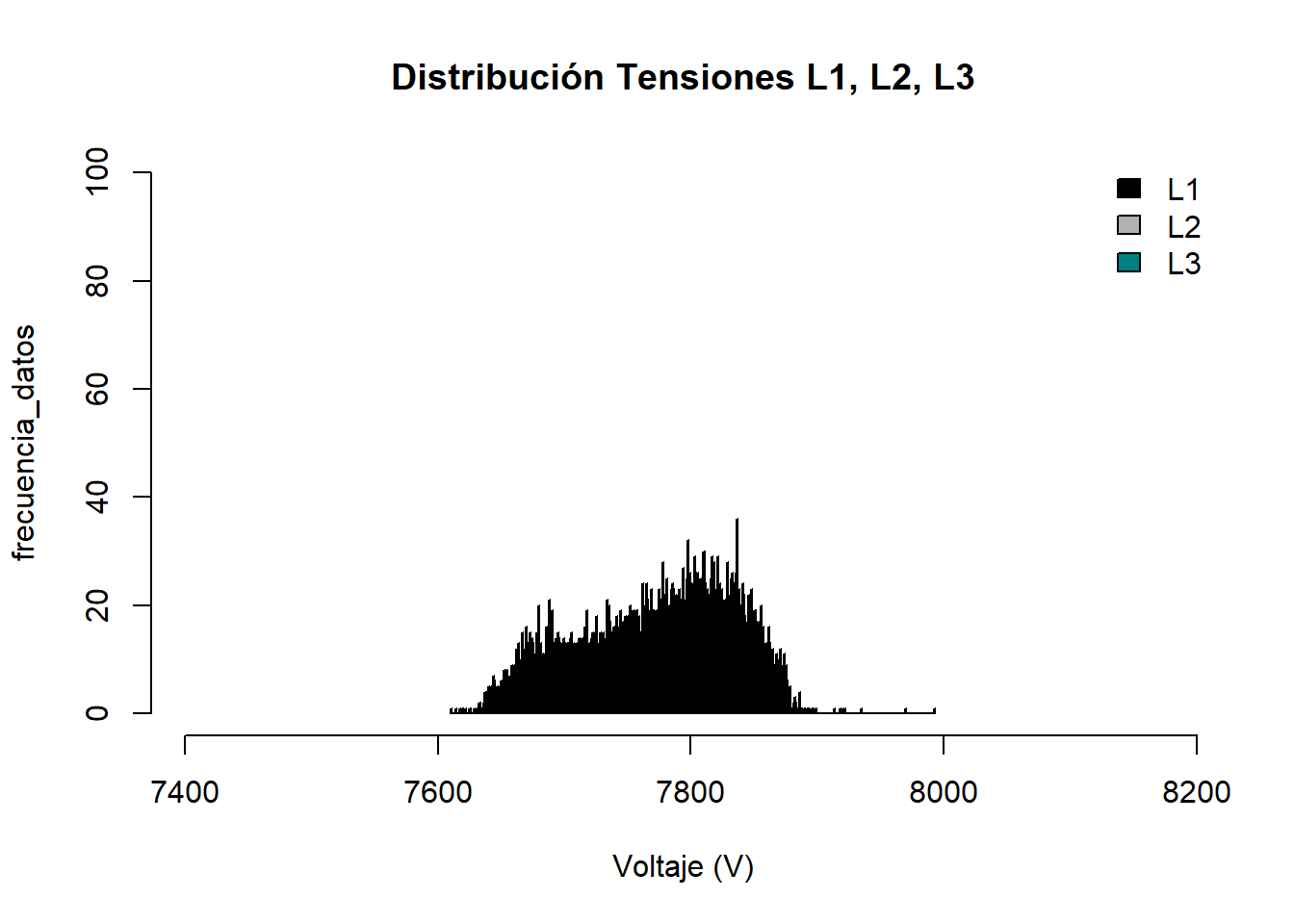

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :7617 Min. :7610 Min. :7646
1st Qu.:7721 1st Qu.:7712 1st Qu.:7749
Median :7771 Median :7765 Median :7799
Mean :7763 Mean :7756 Mean :7790
3rd Qu.:7808 3rd Qu.:7801 3rd Qu.:7833
Max. :7918 Max. :7935 Max. :7993

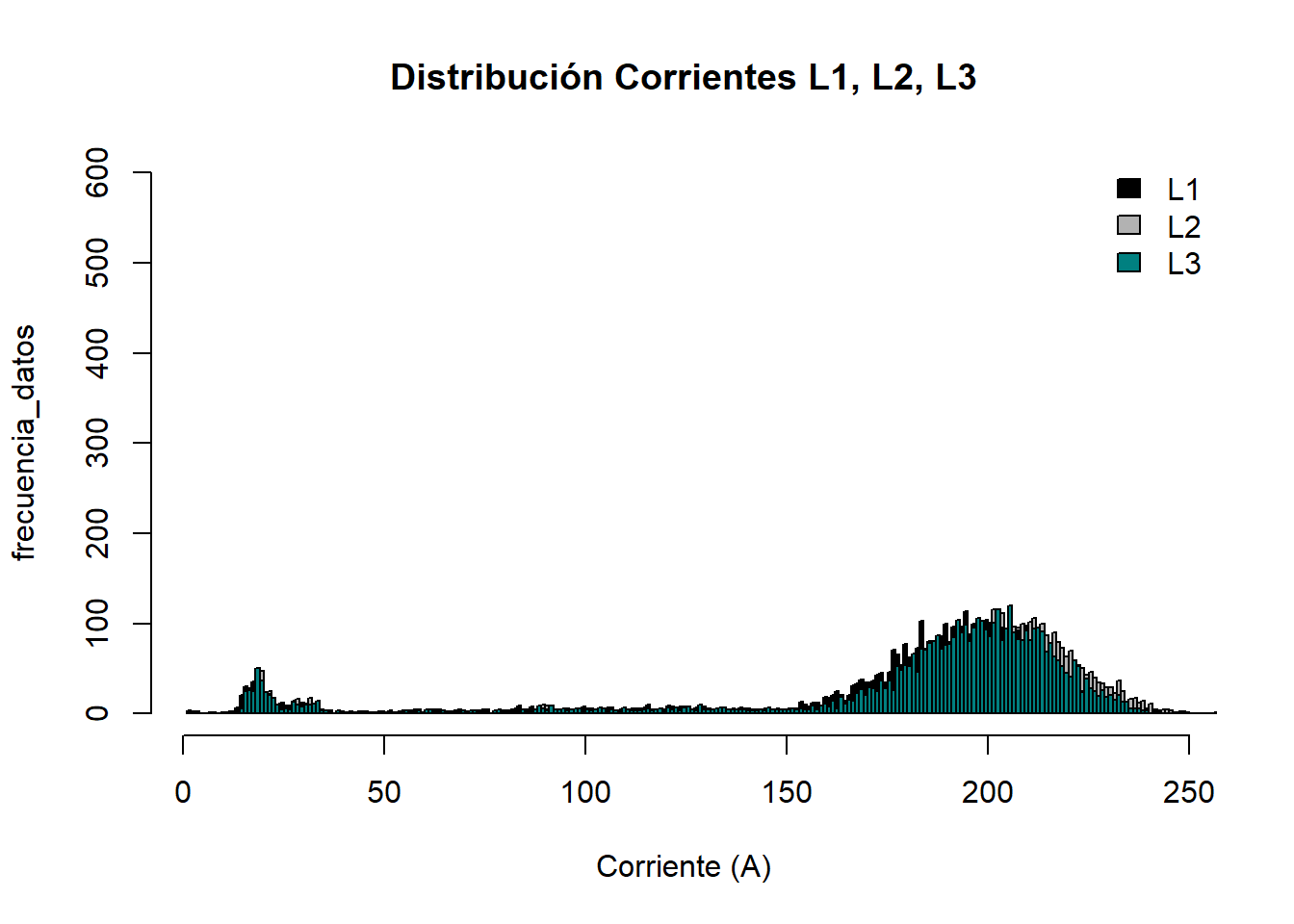

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 1.9 Min. : 1.2 Min. : 1.9
1st Qu.:174.3 1st Qu.:181.7 1st Qu.:179.2
Median :191.6 Median :199.3 Median :195.8
Mean :175.6 Mean :182.9 Mean :179.8
3rd Qu.:204.6 3rd Qu.:212.5 3rd Qu.:209.0
Max. :246.8 Max. :256.5 Max. :249.6

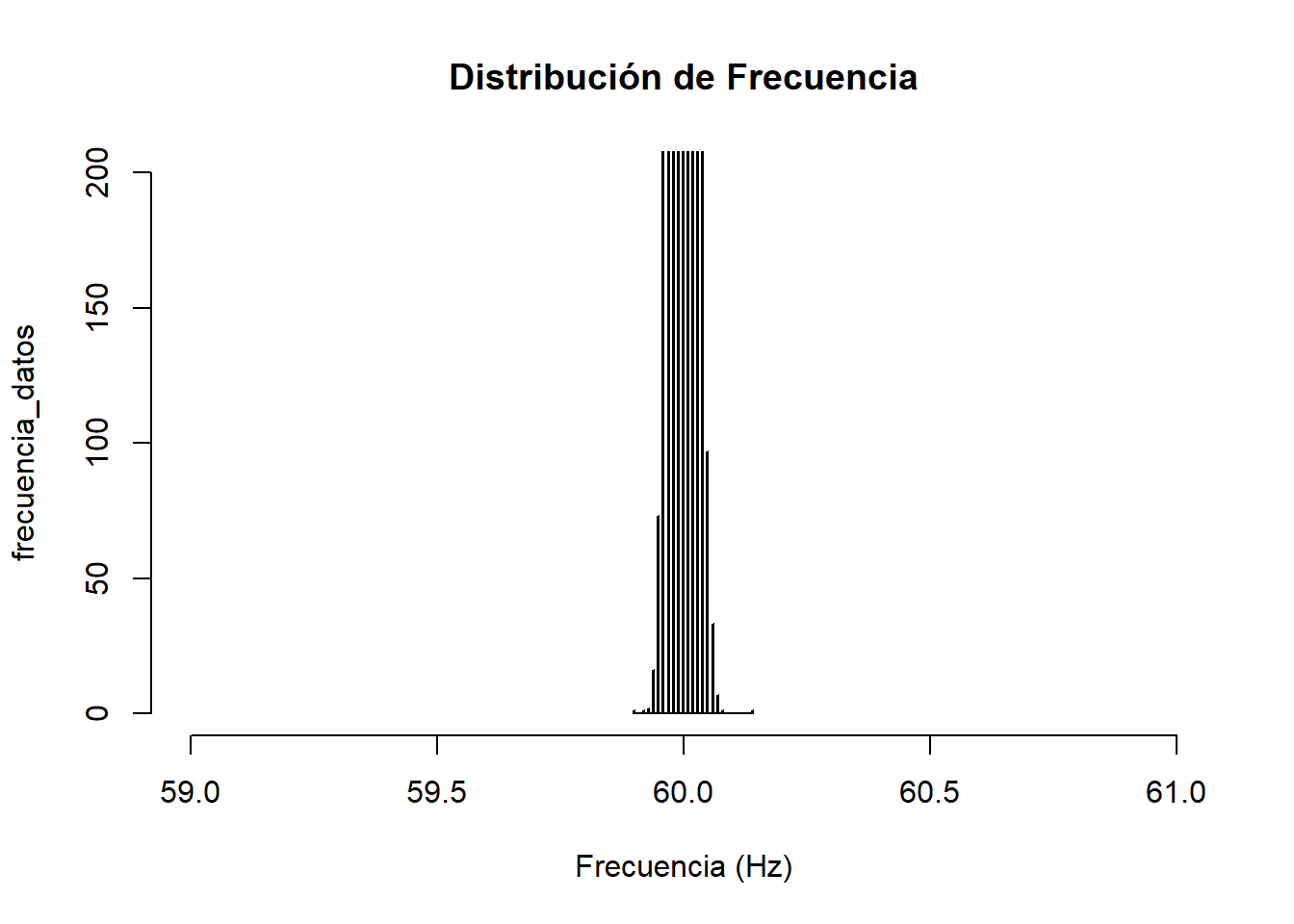

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.90
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.14

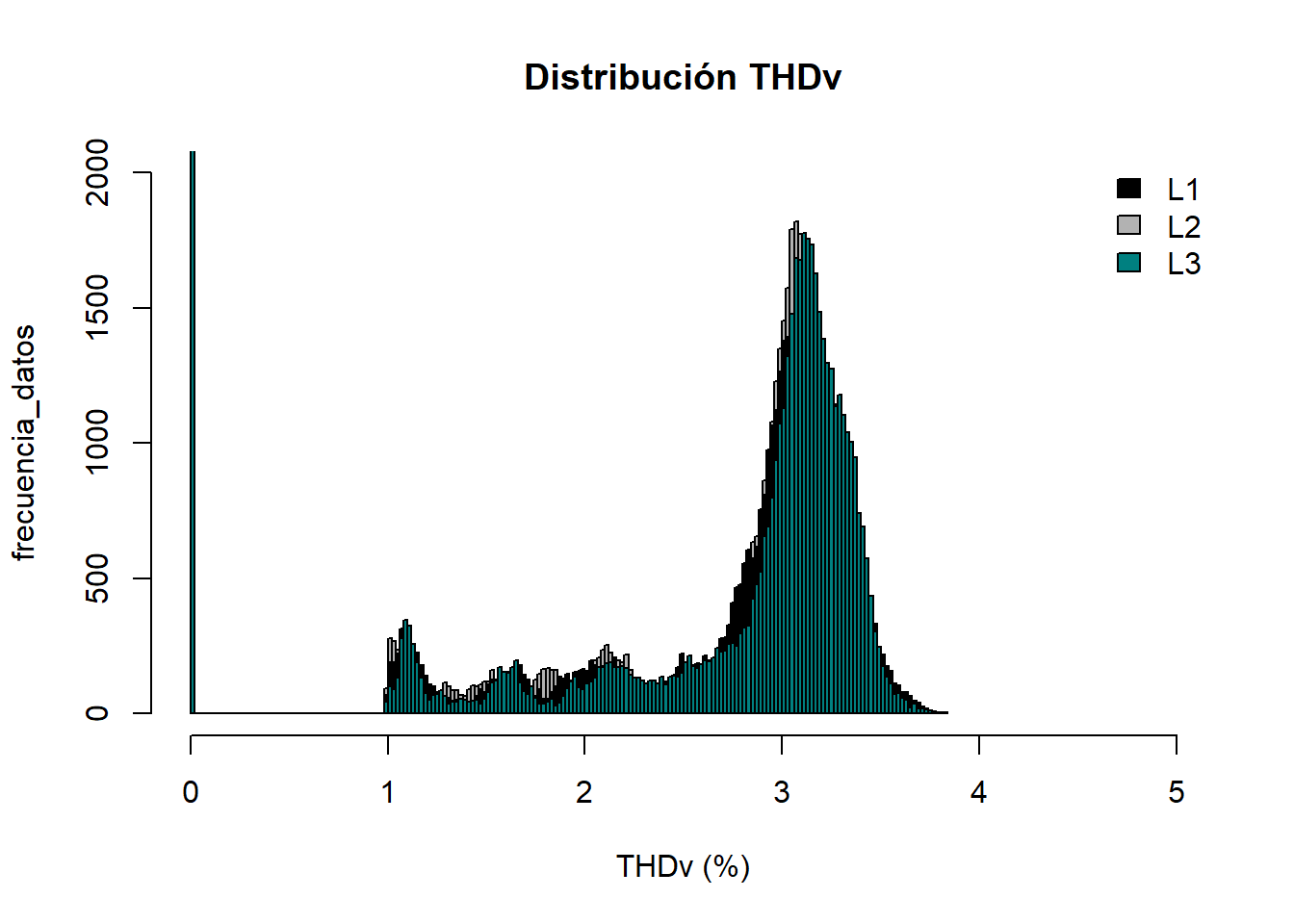

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.0 Min. :0.0 Min. :0.0
1st Qu.:2.5 1st Qu.:2.4 1st Qu.:2.6
Median :3.0 Median :3.0 Median :3.1
Mean :2.6 Mean :2.6 Mean :2.7
3rd Qu.:3.2 3rd Qu.:3.2 3rd Qu.:3.2
Max. :3.8 Max. :3.8 Max. :3.8
NA's :2 NA's :2 NA's :2

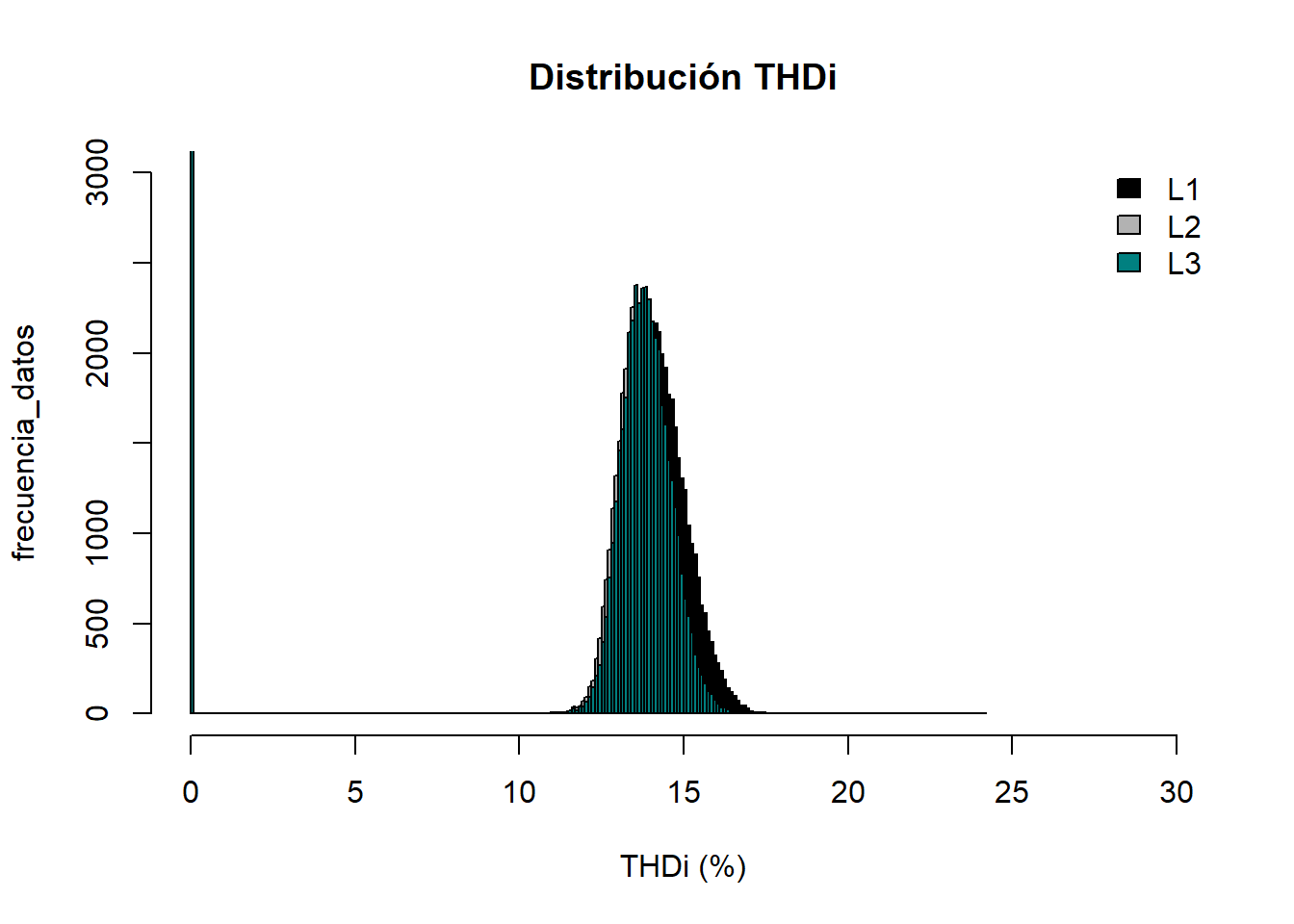

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0 Min. : 0 Min. : 0
1st Qu.:13 1st Qu.:13 1st Qu.:13
Median :14 Median :14 Median :14
Mean :12 Mean :12 Mean :12
3rd Qu.:15 3rd Qu.:14 3rd Qu.:14
Max. :19 Max. :24 Max. :20
NA's :2 NA NA
